Лучший способ защиты дачи от молний - монтаж громоотвода своими руками. Громоотвод для дачного дома своими руками: будет ли эффект? Молния отводы на крыши дома

Что такое молния, мы знаем со школьной парты. Электрический разряд мощностью 100-200 тысяч ампер уничтожает все объекты, куда она попадает. А скорее всего, молнию притягивают высокие сооружения и деревья.

Молниезащита частного дома сегодня, как никогда, актуальна. Наши жилища буквально нашпигованы электроникой, бытовой электротехникой, мобильными телефонами, что увеличивает риск воздействия молнии. Опасность молнии для частных домов, не оснащенных молниеотводами велика - пожар, разрушения в случае прямого попадания разряда. Последствиями разряда в непосредственной близости от здания может стать выход из строя электросети или отдельного прибора - телевизора, компьютера и т.п.

Внутренняя, защищающая от разряда, не попавшего прямо в дом, а, к примеру, в линию электропередач, питающую внутреннюю разводку. В этом случае в электросети возникает перенапряжение, последствия которого могут быть плачевными. Внутреннюю защиту не видно, это небольшой прибор - ограничитель, разрядник, УЗИП, установленный в распределительном щите.
Защита внешняя - это всем знакомый громоотвод (как чаще неправильно называют молниезащиту), установленный на крыше.

Внешняя защита частного дома от молнии

Система бывает пассивной и активной. Принцип действия первой - простой, как все гениальное. Металлический молниеприемник на крыше ловит (притягивает, перехватывает) разряд молнии и посредством токовода направляет его в землю, на заземлитель.

Активная защита от молнии

Такая молниезащита более эффективна, действует в радиусе 100 метров от «хитрого» молниеприемника, который ионизируя окружающий воздух, перехватывает разряд молнии. Дальше работает как и пассивная защита. Главным преимуществом устройства является «покрытие» молниезащитой соседних жилых домов и хозпостроек на довольно большой территории.

Типы внешней молниезащиты дома

По типу конструкции, различают модульно-штыревую, тросовую и сетчатую молниезащиту.

Штыревая

Штыревой система называется из-за молниеприемника, который устанавливается в самой высокой части крыши, и представляет собой металлический стержень (штырь). Эта конструкция подходит для молниезащиты частного дома с крышей из металлочерепицы или любого другого материала.

Тросовая

Установка такого вида защитного устройства допускается, если крыша шиферная, черепичная, но не металлическая.

Молниеприемником служит трос (толстая проволока, катанка) натянутая на высоте 0,3-0,5 м по коньку дома.

Сетчатая

Система считается наиболее сложной в плане монтажа. Выполняется она из катанки диаметром 6-8 мм, которая в виде сетки с ячейками 6х6 метров, укладывается по всей площади кровли. В местах пересечения горизонтальных и вертикальных прутьев - сваривается. К кровле крепится скобами.

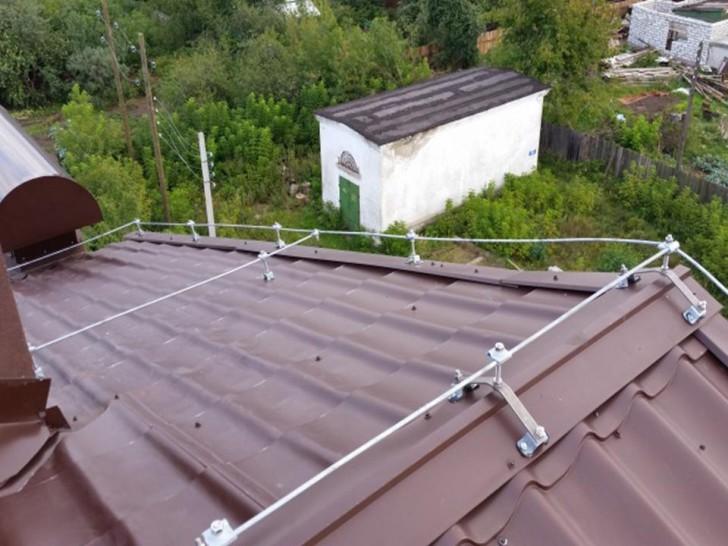

Сетчатая молнезащита дома устанавливается, как и тросовая, на кровлю шиферную или черепичную.

Токоотвод

Для этого элемента системы применяется круглая сталь (медь, алюминий) диаметром не менее 6 мм. По кровле и стенам токоотвод крепится скобами. Обычно при монтаже стараются «маршрут» проложить подальше от оконных и дверных проемов, как того требуют нормативные документы, и чтобы не портить экстерьер здания.

При прокладке токопровода нужно соблюдать некоторые простые правила:

На деревянных поверхностях токопровод должен крепиться на расстоянии 15-20см от стены;
Если тросовый приемник большой длины, сетчатый большой площади или штыревой состоит из нескольких элементов, то и токоотводов должно быть несколько (СО 153-34.21. 122-2003)

При строительстве нового сооружения, молниезащита коттеджа или дома уже «заложена» в проектной документации. Но если загородный дом или дачный домик только что куплен и на нем нет «громоотвода», то наиболее разумным решением будет самостоятельно, или с помощью нанятых специалистов обезопасить себя и своих близких от грозовых разрядов.

Если у вас имеются навыки выполнения строительных работ, молниезащита частного дома своими руками не станет проблемным вопросом, но позволит сэкономить средства.

Контур заземления

Принцип устройства заземлителя предельно прост. Три стальных штыря-модуля длиной 1,5-2 метра, диаметром 16-20 мм с цинковым покрытием, забиваются в землю и последовательно соединяются между собой.

Такая конструкция имеет ряд преимуществ:

Возможность монтажа на любую глубину без применения спецтехники;
Малая трудоемкость. Работу может выполнить один человек;
Большая глубина погружения штыря-электрода увеличивает эффективность заземления;
Соединение элементов не требует сварки (на специальных зажимах);
Вся система скрыта под землей.

Контур забивается в землю не ближе 1 м к фундаменту дома, и не ближе 5 м к входной двери.

Принцип действия внутренней защиты дома от молнии

Трудно представить сегодня жизнь без электронных и бытовых электрических устройств и приборов. Вся эта техника включается в электросеть, а от компьютера и телевизора еще и кабели отходят к локальной сети и спутниковой антенне.

Линии передачи данных через ресиверы, серверы, распределительные устройства, электролинии, подвержены ударам молний, влиянию электромагнитных полей. При стечении некоторых обстоятельств высокое напряжение и большой ток по кабелям движутся к низкому потенциалу, т.е. телевизору, холодильнику, компьютеру. Результатом может стать выход электроприборов из строя, возгорание, угроза жизни человеку.

Чтобы уберечь себя и свой дом, нужно внутреннее устройство молниезащиты частного дома или защиты от импульсных перенапряжений.

Действует такая защита просто - мгновенно уравнивает потенциалы между проводниками электротока. Эту задачу выполняет УЗИП - специальное устройство защиты от импульсных перенапряжений.

Установка этого прибора возможна только после устройства надежной внешней защиты. Для реализации в жизнь системы молниезащиты частного дома, разрабатывается проект, где учтены все пути захода в здание высокого напряжения.

После установки УЗИП нетоковедущие элементы подсоединяются к шине заземления, а линии, которые нельзя заземлять, соединяются с шиной через УЗИП.

Для подбора прибора УЗИП существуют правила, которые можно разделить на группы в зависимости от:

Показателей защищаемой сети - ток, напряжение, частота, сечение проводов;
Типа сети - электроснабжение, кабельное ТВ, телефонная линия, сигнализация и т.п.;
Значимости защищаемого объекта - ПК, телевизор или банковский сервер.

Нужна ли молниезащита частного дома

Можно однозначно ответить - нужна! В мире еще много непознанного, тем более загадок природы. Если в городе телевизионная башня или высотное здание «защищает» от молнии множество окрестных домов, то в районе частной застройки таких сооружений, как правило, нет. Зато неподалеку от дома стоит высокая сосна, которая служит естественным «громоотводом». Но это теория, все же лучше и спокойнее себя чувствовать в безопасности в «своей крепости».

Сегодня мы поговорим про то, как защитить частный дом от удара молнии.

Что такое молния?

Многие владельцы частных домов стараются сделать свое жилище максимально комфортабельным и безопасным, но при этом забывают об возможности поражения дома молнией.

Молния – одно из самых неприятных явлений, которое может нанести колоссальный ущерб жилищу.

Как известно, она представляет собой электрический разряд большой мощности, поэтому даже при непрямом попадании в дом, она может повредить электрическую технику в помещениях.

Хорошо, если возле дома имеется высокое здание, оснащенное молниезащитой.

В таком случае можно не переживать о возможности попадания молнии в дом, поскольку зачастую такие дома имеют молниеотводы с большой зоной защиты, которая и будет покрывать территорию с рядом стоящими зданиями.

Особенностью молнии является выполнение разряда на самую высокую точку. Поэтому если дом стоит на отшибе, он является наивысшей точкой, если, конечно, рядом с ним не растет дерево, которое выше дома.

Но дерево тоже не гарантия защиты. Опасность поражения жилища молнией во много раз возрастает, если рядом с домом имеются водоемы, сильные ручьи, болотистая местность.

Итак, если частный дом не окружен высотными постройками, лучше обезопаситься, обеспечив жилище молниезащитой.

Поражающие факторы молнии

Но перед тем как разобраться со способами защиты дома от возможного поражения молнии, следует рассмотреть поражающие факторы этого явления.

Всего этих факторов два.

Первичный.

Это прямое попадание молнии в дом, в результате чего он может получить повреждение конструкции, существует возможность возникновения пожара. Данный фактор является самым опасным.

Вторичный.

Для дома и жильцов менее опасен. Данный фактор сводится к появлению электромагнитной индукции в проводке дома при разряде молнии рядом с домом.

Из-за индукции в проводке происходит значительный скачок напряжения, который способен повредить все электроприборы в доме, подключенные к сети.

И если от вторичного фактора можно обезопаситься без дополнительного оснащения путем отключения всех приборов от сети во время грозы, то первичного фактора защитится таким способом невозможно, нужно оснащение дома молниезащитой.

Штат Огайо, дом в который попала молния.

Поскольку молния – это всего лишь электрический разряд хоть и большой силы, но он действует как любой другой разряд, то есть движется по пути наименьшего сопротивления.

Обеспечение этого пути и является задачей молниезащиты.

Если молния попадет в дом, оснащенный таким типом защиты, то электрический разряд по нему уйдет в землю, не нанося ущерба зданию.

В народе такая зашита называется , молниеотводами, громоотводами.

Что касается последних, то определение не совсем верно, ведь гром – это всего лишь звуковое сопровождение, возникающее при разряде молнии.

Критерии и виды молниезащиты

Теперь разберем типы молниезащиты.

Здесь данное оборудование имеет несколько критериев, которые и делят его на типы.

Первый критерий – метод защиты.

По нему молниеотводы делятся на:

Активные;
Пассивные.

Активные появились сравнительно недавно. В них молниеприемник, о нем речь — чуть ниже, оснащен специальным ионизатором, который своими импульсами «провоцирует» молнию.

По сути, данный прибор специально притягивает молнию на себя, что полностью исключает возможность появления вторичного фактора поражения молнией.

Пассивные же не оснащены ничем таким, молния может разрядиться на нее, а может и нет. Данный тип защиты используется повсеместно.

Второй критерий – виды защиты.

По нему громоотводы тоже делятся на два типа – внешний и внутренний.

Здесь все просто – внешний защищает дом от первичного фактора воздействия молнии, а внутренний – от вторичного.

И третий критерий – конструктивные особенности.

Но здесь разделение на типы больше относиться к молниеприемникам. По ним молниеотвод делится на штыревой, тросовый и сетчатый.

Конструкция молниезащиты

Теперь по конструкции молниезащиты, поговорим пока только о внешней.

Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.

Молниеприемник.

Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.

Простейшим является стержневой тип приемника.

Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.

Можно также использовать и трубу, но только торцы ее должны быть заварены.

Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.

Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.

Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.

Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.

Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.

Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.

Еще один тип молниеприемника – тросовый.

Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.

Третий тип приемника – сетка.

Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.

Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.

При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.

Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.

Основной задачей их является передача разряда от приемника к заземлителю.

Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.

Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.

Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.

Токоотвод крепиться к приемнику при помощи сварного, болтового или спайного соединения.

От количества концов молниеприемников зависит количество токоотводов.

Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.

Также два токоотвода применяется при сеточном приемнике.

Заземлитель.

Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.

Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.

На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.

Соединяется заземлитель с токоотводом только сварным соединением.

Особенности монтажа молниезащиты

Исходя из описанного можно понять, что сделать молниезащиту вполне можно и самому, имея только необходимые материалы.

Чтобы сделать защиту дома от молнии, нужно вначале произвести замеры.

Необходимо выяснить высоту, на которой должен располагаться приемник, а также определить метод его крепления.

Затем нужно высчитать длину токоотвода. Здесь важно учитывать, что путь заряда молнии к заземлителю должен быть максимально коротким. Поэтому не стоит делать какие-то обводы, изгибы и т.д. И уж тем более нельзя из отвода формировать кольца.

Что касается заземлителя, то он должен располагаться не менее чем 1 м от ближайшей стены дома. После всех расчетов можно приступать к монтажу.

Начинать нужно с заземлителя.

Если он будет сделан из прутов, достаточно вырыть траншею глубиной 0,5 м и длиной 3 м.

По краям этой траншеи забить в землю пруты длиной не менее 2 м.

Затем при помощи сварочного аппарата к этим прутам приварить перемычку.

Если же заземлитель будет горизонтальным, то придется копать траншею значительно глубже.

Здесь нужно соблюдать важное условие – он не должен контактировать с крышей дома, поэтому для закрепления его использовать только деревянные опоры.

Историческая справка или Кто изобрел громоотвод? Громоотвод (или молниеотвод) — механизм, который устанавливается на сооружения и выполняет функцию защиты от удара молнии. В простонародье также известный как «громоотвод».

Общепринято, что громоотвод это изобретение Бенджамина Франклина, которое он сделал в 1752 году, однако также есть доказательства, что подобные конструкции существовали и до этой даты (например, высокие мачты древних храмов в Древнем Египте, также были сооружения и у храма царя Соломона в Иерусалиме, Невьянская башня, бумажные змеи Жака Рома). В России первые громоотводы были созданы М. В. Ломоносовым и Г. В. Рихманом в 1753 г.

В данной статье мы расскажем о том, что такое громоотвод и как он работает, кто изобрел громоотвод и как сделать громоотвод для дачного дома своими руками.

Разряды молний крайне опасное явление природы, в особенности, в ситуации, когда сооружения находятся на открытых территориях, именно потому, чтобы обеспечить спокойствие и безопасность своей семьи, необходимо установить громоотвод. Установка громоотвода не потребует огромных временных затрат, но, в конечном итоге, вы будете уверены, что постройки надежно защищены от различных погодных неприятностей.

Необходимые средства и строительные материалы

Для монтажа громоотвода в частном доме потребуется:

штырь для молниеприемника;
металлическая проволока из меди или алюминия сечением 6 мм и гофра для токоотвода;
нержавеющая сталь для подготовки заземления;
сварочный аппарат;
пила с диском по металлу;
дрель- электрическая;
мультиметр;
кувалда или молоток;
лопата штыковая;
гаечные ключи;
болты М8 или М10;
дюбеля;
хомуты для крепежа;
мощный деревянный шест;
держатели.

Этап подготовки

Планирование надо начинать с определения высоты конструкции. Верх стержня молниеприемника необходимо расположить до 12 метров над землей.

Необходимо учесть, что сооружения, предназначенные для защиты строений от ударов молний, охраняют здания только на ограниченном участке. Защищенным может считаться пространство вокруг самого сооружения. Поэтому при постройке громоотвода необходимо это учитывать и строить их так, чтобы под защиту попадали все объекты, располагающиеся на участке.

Существует два типа конструкций:

Тип А
Тип Б

Громоотводы типа А создают защиту на 99%, что делает их наиболее эффективными по защите от молний конструкциями.

Сооружения типа Б по сравнению с сооружениями типа А обладают меньшей эффективностью и в результате защищают строение только на 95%.

Важно! Зона безопасности, которую создает молниеприемник, будет в радиусе 1,5 размеров высоты мачты.

То есть, при высоте 10 метров громоотвод прикроет площадь в диаметре в 30 метров. Если необходима защита большего по размерам участка с постройками, то постройка двух или трех мачт, равномерно расположенных по территории участка, поможет решить проблему молниеотведения. Громоотводу необходимо быть на высоте более 2 –х метров от поверхности , для эффективного выполнения функции защиты дома от молний.

Подбор места установки заземления

Контур заземления необходимо расположить на расстояние до 1-го метра от фундамента постройки, которую будет защищать громоотвод, и в нескольких метрах от тротуаров и крыльца. Место заземления во время грозы представляет опасность, потому необходимо расположить его так, чтобы не подвергать риску домочадцев и гостей. Лучше всего будет найти место для нее у стены или забора, огораживающего дом. Один из вариантов — это расположить вокруг зоны заземления какую-либо клумбу или другую композицию из валунов, камней и т.д.

Наиболее подходящие материалы для составляющих:

Также необходимо заранее определить и пометить места расположения всех элементов конструкции.

Установка конструкции

Установка заземлителя.

После проведения разметки, при помощи лопаты создается яма в форме треугольника – каждая сторона которой должна быть не менее 1200 мм, глубиной – 600 — 700 мм. От вершины треугольника по направлению к стене дома прокладывается траншея. В конечной точке будет подходить окончание токоотвода.

На окончаниях вертикальных частей элементов заземления срезаются болгаркой уголки, затем заостренными концами вгоняются в грунт на глубину от 2-х метров тяжелой металлической кувалдой. При вкапывании заостренных концов заземления в землю необходимо наносить удары кувалдой строго вертикально дабы не погнуть контрукции.

С использованием сварочного аппарата привариваются куски из того же материала, из которых и формируют металлический треугольник в траншеях.

Установка молниеприемника (Громоотвода).

Для установки молниеприемника можно использовать два способа:

Токоприемник укладывается на крышу, а затем на стену вертикально вниз и крепится к крыше и стене полукруглыми пластиковыми или металлическими зажимами. Нижняя часть токовой мойки должна быть закреплена на заземлении, выведенном из стены дома.

Для этого в заземляющей пластине делается дырка, в которую устанавливается болт с шайбой, гайкой и контргайкой. Зачищенный (острый) конец токоотвода зажимается при помощи шайбы, гайки и болта, вместе с обмотанной витой парой вокруг болта. Затем ямы закапываются.

Проверка

Установленная система должна быть проверена мультиметром. Выполните измерение сопротивления — прибор должен иметь значение не выше 10 ом. Если показания прибора отличаются от нормативных — проверьте все стыки конструкции – по всему контуру конструкции должна быть хорошая электропроводность.

Заключение

Правильно установленный громоотвод на крыше способен защитить дом и близлежащие здания от молнии.

Важно отметить, что в случае частных домов вопрос с громоотводом решает владелец. Существует ряд факторов при размещении зданий, которые минимизируют в принципе вероятность удара молнии в дом:

в случае, если дом находится в низине, то вероятность удара молнии в дом во время грозы крайне мала;
в случае, если рядом с домом находится более высотное здание, то, скорее всего, в него ударит молния. Таким образом, опасность удара молнии нивелируется наличием более высокого строения рядом с ним;
если громоотвод установлен на соседнем доме, то ваш дом тоже может подпадать в зону действия соседского громоотвода.

Таким образом, в ряде случаев острой необходимости в установке громоотвода может и не быть. Целесообразность установки необходимо оценивать в зависимости от вышеуказанных факторов.

Издавна сверкание молний и грохот грома во время грозы вызывали безотчетный страх у человека. Позже люди поняли, что опасность представляет не сам гром, а молния, которая может попадать в строения, высокие деревья и даже в людей и животных.

От ударов молнии часто возникали пожары, уничтожавшие целые поселения и оставлявшие жителей без крова над головой. Поэтому очень важно сделать все возможное, чтобы защитить жилье от попадания молнии и его последствий.

Необходима ли молниезащита металлической крыши?

Уже более столетия для покрытия крыш жилых зданий чаще всего используется металл. Это и традиционные фальцевые кровли из листовой стали и меди, и крыши из металлочерепицы или профнастила.

Хотя сам металл кровельного покрытия не горит, в большинстве случаев он укладывается на деревянные конструкции обрешетки и горючие изоляционные покрытия. Именно они обычно являются источником возгорания, поскольку при ударе молнии в металлическом покрытии кровли возникают оплавления и прожоги, вызванные огромной температурой грозового разряда. Поэтому, как только люди поняли природу молнии, они начали устанавливать на высоких зданиях громоотводы с целью защитить их от ударов стихии.

Молниезащита индивидуального жилого дома с металлической крышей

Первые молниеотводы представляли собой высоко поднятые на специальных мачтах металлические стержни, которые во время сильной грозы притягивали разряды молнии. Именно поэтому молниезащита металлической крыши с помощью молниеотвода сразу превращает ваш дом в объект возможной атаки, подвергая опасности не только вас, но и ваших соседей.

Принимая решение о необходимости устройства молниезащиты, нужно прежде изучить высотность окружающей застройки. Если рядом с вами есть доминирующие объекты, например, высокие здания, водонапорные башни или магистральные опоры линии электропередач, с установкой молниеотвода лучше не торопиться.

В этом случае лучше выполнить заземление металлической крыши. Для этого металлические листы кровельного покрытия надежно соединяют между собой и со всеми металлическими конструкциями, расположенными на крыше и присоединяют их к сети заземления.

Схема заземления металлической крыши

Электрики называют это системой уравнивания потенциалов. Во время грозы (при близких разрядах молнии) в наэлектризованном воздухе возникают огромные перенапряжения, которые могут привести к возникновению электрических разрядов между различными деталями кровли. Заземление железной крыши защитит здание и от возникновения внутри дома шаговых напряжений с большой разницей потенциалов.

Установка молниеотвода

Если же ваш дом не защищают соседние боле высокие строения, об его молниезащите придется позаботится самому.

Большая часть специалистов считает наиболее оптимальной установку молниеотвода рядом с домом на некотором расстоянии от него. Обезопасив здание от прямого попадания грозового разряда, он, при этом, не станет причиной возникновения внутри дома опасных перенапряжений.

Если рядом с домом есть высокое дерево, молниеотвод можно установить прямо на нем. Для этого на длинном шесте закрепляют металлический прут таким образом, чтобы его конец был выше кроны дерева.

Для установки молниеотвода можно использовать и мачту, на которой установлена телевизионная антенна. Если же такой возможности нет, молниеотводы устанавливают прямо на крыше здания. Их можно разместить как на фронтонах, так и на дымовой трубе дома.

Громоотвод, установленный на трубе, и система молниезащиты на металлической крыше

В последние годы появились современные системы так называемой «активной молниезащиты». В них, вместо обычных стержневых молниеприемников, устанавливаются специальные устройства, посылающие навстречу молнии мощный электрический разряд, принимающий на себя всю силу ее удара.

Различные виды молниезащиты зданий

Из курса школьной физики известно, что зона защиты молниеприемника представляет собой конус, внутри которого должен находится защищаемый объект. Из этого вытекает, что чем выше будет молниеотвод, тем больше будет объем защищенного пространства.

Высота молниеотвода должна быть приблизительно равна длине здания, умноженной на три. Часто, если здание имеет большие размеры, установить молниеотвод необходимой высоты очень сложно и трудоемко. В таких случаях используют другие виды молниеприемников. Кроме стержневого, молниеприемники бывают сетчатого и тросового типов.

При установке молниеприемника любого вида, устройство системы уравнивания потенциалов и заземление в частном доме крыши являются обязательными.

Устройство внешней молниезащиты жилого дома

Основными элементами системы молниезащиты являются молниеприемник, токоотвод и заземлитель.

Самый обычный молниеприемник представляет собой стальной стержень, сечением не менее 100 мм² и длинной до 1,5-2,0 м. Обычно для этой цели используют стальной прут диаметром 12 мм.

Токоотводом соединяют молниеприемник с контуром заземления. Уже из самого его названия понятно, что он предназначен для отвода грозового разряда в землю. Толщина токоотвода должна быть не менее 6 мм, поскольку сила тока грозового разряда может достигать 200 тысяч ампер! К токоотводу присоединяется и заземление металлической крыши.

Контур заземления состоит из нескольких электродов, погруженных в землю и соединенных между собой. Выбор его конструкции зависит от характеристик грунта в месте постройки дома.

Соединение всех деталей системы молниезащиты между собой должно быть очень надежным. На рисунке показаны различные способы соединения между собой различных ее элементов.

Контур заземления выполняется на расстоянии 1,5-2,0 м от стены здания со стороны, противоположной входу в дом. Для этого отрывается траншея, глубиной не менее 0,5 м. На дно траншеи на глубину 2-3 м забиваются электроды заземления из стальных уголков или отрезков металлических труб.

«От сумы да от тюрьмы» не застрахован никто, а от удара молнии – тем более. После ослепительной вспышки и оглушительного грохота самое приятное - отделаться легким испугом и восторгом от пережитых впечатлений. Нехорошо, если сгорит электроника в доме. Еще хуже, когда случится пожар. Совсем недопустимо – поражение человека ударом молнии. Вывод простой: делаем молниеотвод!

Удар молнии в дом нельзя назвать красивым

Откуда берется молния?

Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.

Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!

Как устроена защита от молнии

Из вышеизложенного следует стратегия устройства молниезащиты: направить вероятный электрический разряд по безопасному для нас пути и застраховаться, таким образом, от неприятностей. С этой целью на достаточной высоте устанавливается молниеприемник, который предназначен для захвата грозового разряда.

Схема устройства молниеотвода

Далее электрический ток величиной порядка 100000А проходит по токоотводу к заземлителю. Последний обеспечивает связь защитной системы с грунтом. Таким образом, удар молнии минует защищаемые объекты и поглощается землей.

Данная система защиты повсеместно распространена и носит название пассивной. Существует активные молниеотводы, которые имеют ионизатор, провоцирующий удар молнии. Это увеличивает вероятность защиты объекта от поражения. Стоит такого вида молниеотвод немало, и его монтаж сложно сделать своими руками.

Варианты молниеприемника для частного дома

Можно назвать три основных вида молниеприемника по типу конструкции:

стержневой молниеприемник;
в виде сетки;
тросовой молниеприемник;
покрытие крыши в качестве молниемника.

Штыревой молниеприемник можно приобрести или сделать самому

Молниеприемник в виде стержня наиболее известен и распространен. Существуют промышленные изделия с готовым крепежом. Любителям творить своими руками реально изготовить изящную конструкцию, украшающую здание. В любом случае штырь из стали должен иметь сечение не менее 70мм2, а для изделия из меди достаточно 35мм2. Таким образом, его диаметр может составлять 7-10мм.

Длина стержня может варьироваться в пределах 0,5-2м, при этом он должен выступать хотя бы на полметра над всеми объектами в окружении здания. Стержневой молниеприемник принимает заряд в одной точке и особенно эффективен при защите небольших строений.

Молниеприемник в виде сетки удобен для большой крыши

Молниеприемник в виде сетки изготавливается из проволоки диаметром порядка 6мм. На фото можно оценить, как выглядит на практике конструкция подобного рода. Существуют уже готовые конструкции с размером ячейки 3-12м. Защита от молнии такого рода удобна в применении на крыше большой площади. Для предотвращения возгорания обрешетки молниеприемник монтируют на расстоянии 0,15м от поверхности кровли.

Тросовый молниеприемник удобно разместить на коньке

В условиях частного дома более удобен в применении молниеприемник в виде троса. Его монтируют на коньке кровли, закрепив за две опоры на противоположных фронтонах. Возможен и комбинированный вариант, когда на упомянутых опорах дополнительно к тросу установлены штыревые молниеприемники.

Трос должен иметь диаметр более 5мм и монтироваться на безопасной высоте от кровли. Конструкция такого типа обычно применяется на крыше с неметаллическим покрытием.

Фальцевая кровля в качестве молниеприемника

Металлическая кровля крыши, при определенных условиях, может также выступать в качестве молниеприемника. При этом толщина металлочерепицы, профнастила или оцинкованного листа должны быть не менее 0,4мм. Заманчиво выполнить защиту от грозы, не применяя дополнительных материалов.

На практике это сделать непросто, так как под настилом не должно быть легковоспламеняющихся материалов, тогда как обрешетка чаще всего делается из дерева.

Более того, придется обеспечить соединение токоотвода с каждым отдельным листом покрытия, что трудоемко. Такой вариант подходит для фальцевой кровли, где листы металла уже надежно соединены. Воспламенение обрешетки при этом невозможно, если покрытие уложено на обрешетку из металла.

Как работает токоотвод

В идеале, для конструкции, изготовленной своими руками, материал молниеприемника, токоотвода и заземлителя должен быть один и соединен с помощью сварки, то есть - сталь. Такое решение обеспечивает надежность и долговечность защиты. На практике возможно использование оцинкованных и омедненных элементов, а также различных материалов. Их соединение обеспечивают применением зажимов с болтами и гайками.

Токоотвод на крыше, на стене и цоколе дома

Токоотвод из стали в виде прута или полосы должен иметь сечение не менее 50мм2, проводник из алюминии допускает размер 25мм2, а медный провод можно применять с площадью сечения 16мм2, что примерно соответствует диаметру 8,6 и 5мм соответственно.

Токоотвод размещают так, чтобы он соединял молниеприемник и заземлитель по кратчайшему пути.

При этом не допускается выполнение острых изгибов, что может привести к искровому разряду и воспламенению на данном участке. С этой же целью проводник размещают на расстоянии не менее 100мм от поверхностей горючих материалов стен и других элементов постройки.

Требования к заземлителю

Так выглядит готовый к проверке контур заземления

Заметим, что не рекомендуется использовать защитный контур заземления для подключения молниеотвода. В случае применения общего заземлителя при грозовом разряде на поверхностях бытовых приборов может возникнуть опасное напряжение. Для защиты электропроводки и бытовой техники в частном доме от удара молнии на вводном щите устанавливаются устройства защиты от импульсных помех (УЗИП).

Заземление для молниеотвода размещают не ближе 5м от крыльца и дорожек и заглубляют горизонтальный соединитель не менее 0,8м. Это необходимо для уменьшения вероятности поражения людей в случае грозового разряда.

Защитная зона громоотвода

Не следует питать иллюзии, что громоотвод на соседнем доме или расположенная недалеко металлическая вышка полностью обезопасят Ваше жилище от удара молнии. Защитная зона громоотвода имеет вполне конкретные границы. В любом случае на даче придется устроить собственную молниезащиту.

Размер защищаемой зоны определяется высотой размещения молниеприемника

Конус безопасности, создаваемый стержневым молниеприемником, имеет угол 45-50°. Указанное правило действует при высоте размещения молниезащиты до 15м. Вышеприведенный эскиз демонстрирует, что при угле 45° радиус защитной зоны равен высоте верхней точки стержня над уровнем земли. При значении 50° зона защиты будет чуть больше.

Таким образом, чем выше мы разместим молниеприемник, тем больше получится площадь защищаемой поверхности.

В любом случае, частный дом должен попадать полностью в зону конуса защиты. Очень желательно, чтобы все постройки во дворе были защищены по тому же правилу. Таким образом, удобно разместить молниеприемник на крыше дома. Закрепить штырь бывает проще на одной из сторон здания чем по центру, при этом вероятность попадания молнии в кровлю снижается.

В случае большого участка может возникнуть необходимость установки еще одного громоотвода. Его можно смонтировать на специальной мачте.

Монтируем молниезащиту своими руками

В первую очередь, необходимо выбрать молниеприемник в соответствии с вышеизложенными рекомендациями и имеющимися под рукой материалами. На крыше дачного дома проще всего монтировать обыкновенный стальной штырь. Оцинкованная труба или алюминиевый стержень будут работать еще лучше. При использовании патрубка его верхний конец следует заглушить.

При наличии куска троса нужной длины и диаметра не составит труда протянуть его вдоль конька. На крыше большой площади эффективнее использовать вариант в виде сетки. Молниеприемник любой конструкции следует закрепить так, чтобы его не нарушило ветром.

Учтите: электрический контакт всей системы проще обеспечить, изготовив все три составляющие молниеотвода из одного материала.

Если не иметь в виду сварку, токоотвод проще выполнить из толстого медного провода в соответствии с рекомендациями выше. Надежное соединение с молниеприемником можно обеспечить с помощью оцинкованных зажимов с болтами и гайками. Практично закрепить проводник к опорам водосточных труб.

Размеры контура заземления в виде треугольника

Заземляющий контур лучше всего обустроить там, где вероятность нахождения людей наименьшая. Также выгодно разместить его в месте, где всегда присутствует влага. Это улучшит контакт заземлителя с землей. Не будет лишним, если рядом с ним установить предупреждающий знак. Болтовое соединение с заземлителем лучше выполнить над землей на цоколе здания, а контакт в земле обеспечить сваркой.

После монтажа всей системы электрическое соединение от молниеприемника до заземления можно проконтролировать мультиметром. Сопротивление заземляющего контура можно проверить только специальным прибором. Его величина должна быть не более 10Ом в том случае, если неподалеку возможно присутствие людей. Для отдельного молниеприемника, установленного вдалеке от дома, сопротивление заземления не должно превышать 50Ом.

Стандартный прибор для измерения сопротивления заземления

Хотя бы раз в год имеет смысл проверить целостность всей системы визуально. Раз в несколько лет следует откопать заземление и оценить степень коррозии металла. Если стержни в земле стали заметно тоньше, их необходимо заменить.

Высокое дерево нам поможет

Чтобы обустроить громоотвод на даче, можно использовать в качестве мачты высокое дерево, растущее неподалеку. Молниеприемник следует закрепить на его макушке так, чтобы он выступал не менее 0,5м над кроной. При этом не следует забывать, что дерево растет и меняет свои размеры.

Пирамидальный тополь защитит дом от грозы

Это означает, что молниеприемник и токоотвод следует крепить пластиковыми хомутами, которые не испортят ствол. Провод лучше использовать медный многожильный гибкий и проложить его следует с запасом дины. Кроме того, раз в несколько лет придется забираться наверх и переставлять молниеприемник выше макушки.
